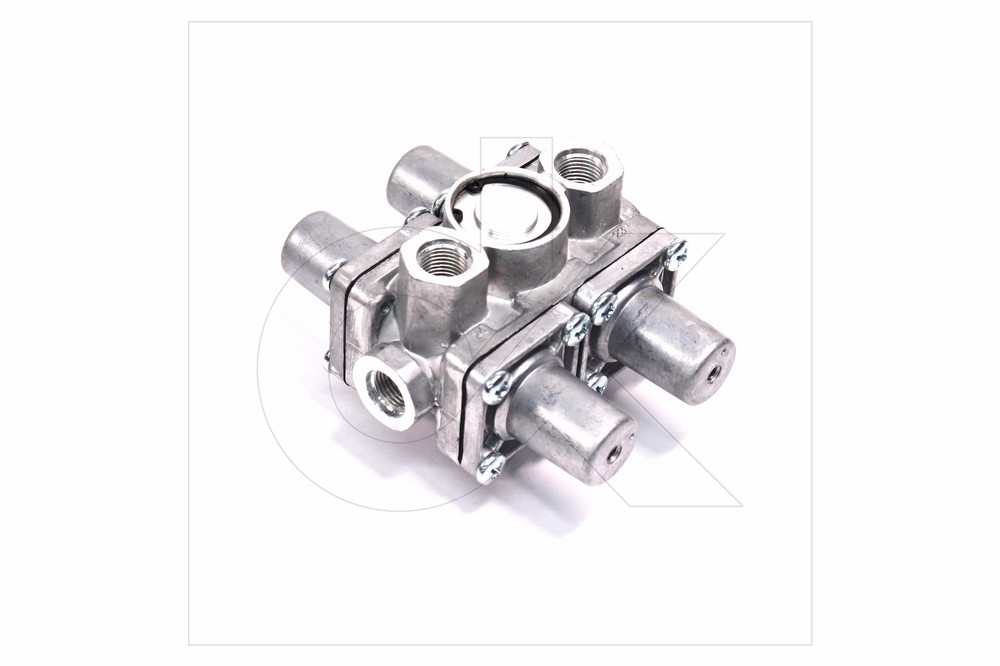

Клапан захисний чотириконтурний
64221-3515310-10 / 0235371

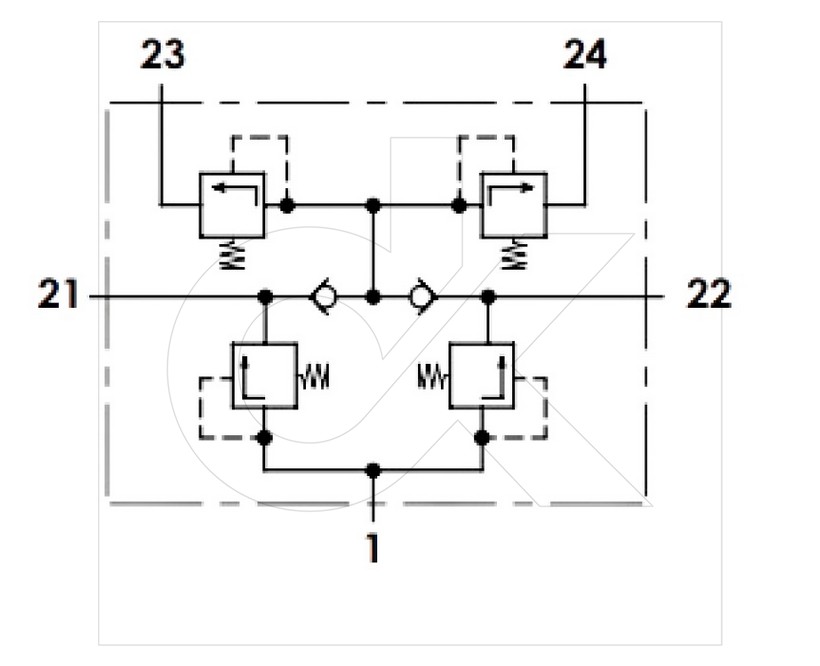

Клапан призначений для розподілу однієї живильної пневмомагістралі на:
— два основних контури (№21 і №22),
— два додаткових контури: стоянкового гальма і причепа (№23),
— а також допоміжного обладнання (№24).
Функціональні особливості:
- Забезпечення пріоритетного наповнення основних контурів.
- Автоматичне відключення пошкодженого контуру
Збереження запасу стисненого повітря:
— в непошкоджених контурах при пошкодженні одного з них
— у всіх контурах при пошкодженні живильної магістралі
Конструкція: клапан послідовного типу з резервуванням залишкового повітря в додаткових контурах.
Призначений для чотириконтурних пневмосистем гальмування автомобілів і автобусів.
При цьому застосування універсальне, з можливістю адаптації налаштувань робочих значень тиску під конкретну пневмосистему.
З докладними технічними характеристиками виробу можна ознайомитися в оригінальній документації та кресленнях WABCO 9347023000
