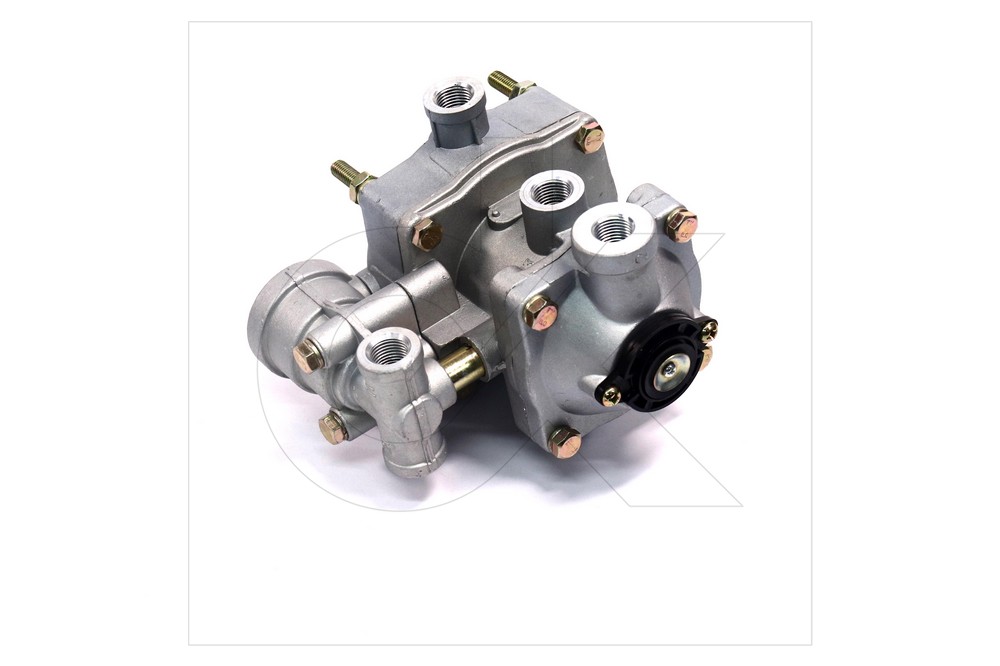

Клапан керування гальмами причепа з двопровідним приводом і клапаном обриву
6024-3522010-00 / 0135809557
Клапан керування гальмами причепа з двопровідним приводом і клапаном обриву — призначений для керування подачею і випуском стисненого повітря в гальмівну систему причепа, а також для автоматичного ввімкнення його гальм при обриві сполучної магістралі.

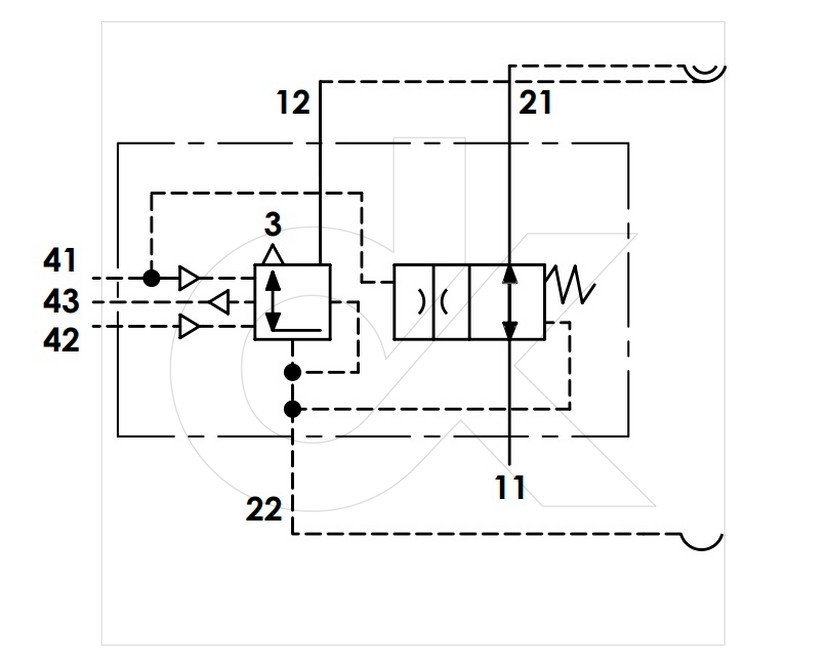

Конструктивні особливості:
— Перший і другий контури головного гальмівного крана до портів №41 і №42.
— Контур крана гальмівного зворотної дії підключається до порту №43.
— Живлення клапана від ресивера — порт №11.
— Живильна магістраль до причепа — порт №12.
— Керуюча магістраль до причепа — порт №22.
Застосування: універсальний, призначений для застосування на всіх типах тягачів, оснащених двопровідною пневматичною системою управління гальмами причепа.
З докладними технічними характеристиками виробу можна ознайомитися в оригінальній документації та кресленнях WABCO 973 002 501 0.
